Montagehinweise:

Der Einbau eines PRAZIS XSX DEEP Luftfahrwerks darf nur durch qualifiziertes Fachpersonal erfolgen, welches durch Hersteller den authorisiert wurde. Unsachgemäßer Einbau kann zu Beeinträchtigungen der Fahrsicherheit und in manchen Fällen zum Erlöschen der Betriebserlaubnis führen.

Hinweis:

Nach der Montage ist gemäß Herstellerangaben eine Achsvermessung ggf. Kalibrierung der FAS Systeme durchzuführen.

Einstellungen:

Der Luftdruck zur Herstellung der Federate, sowie die Einstellungen von Höhe und Zugstufe des Stoßdämpfer müssen innerhalb der in den technischen Unterlagen angegebenen Bereiche bleiben, welche der Hersteller vorschreibt und durch eine technische Überwachungsorganisation in die Fahrzeugpapiere nachgetragen werden. Abweichungen sind nicht erlaubt und können erhebliche Sicherheitsrisiken beim Betrieb in der StvZO führen.

Hinweis:

Die Mindestbodenfreiheit von 8 cm an festen Bauteilen während dem  Betrieb in der StvZO ist zwingend einzuhalten! Der Druck zu Bestimmung der Federrate darf während des Betriebes nicht verändert werden!

Betriebserlaubnis

Die Verwendung eines PRAZIS XSX DEEP Luftfahrwerks kann in einigen Ländern eine behördliche Anpassung der Betriebserlaubnis oder Genehmigung erfordern. Der Fahrzeughalter ist dazu verpflichtet sichüber die geltenden Vorschriften in seinem Land oder Bundesland zu informieren. Nach Installation eine PRAZIS XSX DEEP Luftfahrwerkes ist die Betriebserlaubnis erloschen!

Hinweis:

Nach Installation eines PRAZIS XSX DEEP Luftfahrwerkes ist die Betriebserlaubnis erloschen! Eine technische Abnahme gemäß §19.3 oder §19.2 kann durch den Hersteller durchgeführt werden, um die Betriebserlaubnis wieder herzustellen!

Haftungsausschluss

Der Hersteller StanekWorxX Automotive GmbH übernimmt keinerlei Haftung für Schäden oder Mängel die durch unsachgemäßen Einbau oder falsche Handhabung während des Betriebs verursacht werden. Bei fehlerhaftem Einbau oder einer Nichtbeachtung der Sicherheits- und Nutzungshinweise ist die Gewährleistung ausgeschlossen.

Wartungshinweise:

Um die Sicherheit und Funktion des PRAZIS XSX DEEP Luftfahrwerkes langfristig zu gewährleisten, ist eine jährliche Wartung erforderlich. Überprüfen Sie die Komponenten wie Luftbälge, Leitungen und Anschlüsse auf Verschleiß oder Beschädigungen. Stellen Sie sicher, dass der Kompressor und das Steuergerät einwandfrei arbeiten

Kompatibilitätshinweis

Das PRAZIS XSX DEEP Luftfahrwerk ist gemäß den Herstellervorgaben oder gemäß dem Teilegutachten oder der Allgemeinen Betriebserlaubnis (ABE), genannten Fahrzeugmodelle geeignet. Bitte prüfen Sie vor dem Kauf, ob Ihr Fahrzeugmodell kompatibel ist. Sollten Sie Frage zur Kompatibilität haben schreiben Sie uns über das Kontakt formular an.

Installation:

Qualitfikation :

Die Installation von PRAZIS XSX DEEP Management Systemen und Lufterzeugern inkl. PRAZIS Druckbehältern ist zwingend durch qualifiziertes Fachpersonal durchzuführen.

Unsachgemäße Installation oder falsche Verkabelung kann zu Funktionsstörungen oder Fehlfunktionen der Luftfederung führen und die Sicherheit des Fahrzeuges beeinträchtigen. Achten Sie darauf, dass alle Kabel korrekt verlegt und sicher befestigt sind.

HINWEIS!

Unsachgemäße Installation oder falsche Verkabelung kann zu Funktionsstörungen führen, welche zu einem TOTALAUSFALL des gesamten Luftfahrwerks führen kann. Bei unsachgemäßer Installation erlischt die Herstellergarantie innerhalb 12 Monaten nach Lieferung!

Sicherheitshinweise:

Elektrische Spannung:

Es ist zwingend notwendig, dass Management – Modul nur mit einer  Betriebsspannung von über 12 V betrieben wird, damit Schäden an am Management System vermieden werden.

HINWEIS!

Eine sog. Unter – oder Überspannung kann durch durch eine defekte oder tiefentladene Batterie entstehen und das Management – Modul beschädigen. Bei einer Beschädigung kann es zu Systemausfällen kommen, welche die Verkehrssicherheit beeinträchtigen können. Bei einem totalen Systemausfall kann die Verkehrsicherheit erheblich gefährdet werden!

Sicherheitshinweise:

Wärmeentwicklung:

Das Management – Modul insbesondere die Kompressoreinheit erzeugt während des Betriebs Wärme. Es ist zwingend zu vermeiden, das Management – Modul insbeonsondere die Kompressoreinheit nicht in Bereichen mit schlechter Belüftung oder an Stellen wo es zu Überhitzungen kommen kann, zu installieren. Übermäßige Wärme kann zu einer Fehlfunktion aber auch zum Fahrzeugbrand führen!

HINWEIS!

Installieren Sie weder die Kompressoreinheit noch das Management  – Modul in Bereichen wo sich Stauwärme bilden kann oder in Bereichen die schlecht belüftet sind.

Sicherheitshinweise:

Vermeidung von Feuchtigkeit:

Das Steuermodul insbesondere die Kompressoreinheit sollte niemals Feuchtigkeit und/oder Wasser ausgesetzt werden.

HINWEIS!

Stellen Sie sicher, dass alle Kabelverbindungen wasserdicht sind und dass das Management – Modul und die Kompressoreinheit in einem dafür geeigneten Bereich des Fahrzeugs montiert wird.

Sicherheitshinweise:

Achtung Verbrennungsgefahr:

Vermeiden Sie den direkten Kontakt mit dem Management – Modul aber insbesondere auch mit dem Kompressor während des Betriebs. Durch die Verdichtung von Luft kommt ein zu einer starken Hitzeentwicklung, welche über die Kühlrippen am Kompressor abgeführt wird.

HINWEIS!

Berühren Sie niemals die Kühlrippen oder Luftleitungen, während des Betriebes einer Druckluftanlage!

Sicherheitshinweise

Maximaler Betriebsdruck:

Überschreiten Sie niemals den maximal zulässigen Betriebsdruck von 200 PSI, der in den technischen Unterlagen des Produkts angegeben ist.

visuelle Druckprüfung:

Sie sind dazu verpflichtet, dass der Tank regelmäßig auf Druckverlust oder Beschädigungen überprüft wird. Beschädigte Tanks dürfen nicht verwendet werden.

HINWEIS!

Eine visuelle Druckprüfung muss jährlich durchgeführt werden. Überschreiten Sie niemals den maximal Druck der Druckluftanlage von mehr als 200 PSI!

Sicherheitshinweise:

Achtung Explosionsgefahr:

Der Tank ist nur für den vorgesehenen Zweck geeignet und sollte nicht für andere Anwendungen verwendet werden. Eine Zweckentfremdung ist somit verboten.

Achten Sie auf den sicherern Betrieb:

Nehmen Sie die Kompressoreinheit niemals unbeuafsichtigt in Betrieb. Beachten SIe hierbei die Installationsanweisungen des Herstellers für den Betrieb mit Zündstrom!

HINWEIS!

Schließen sie niemals die gelbe Leitung mit Kennzeichnung (ACC) direkt an die Batterie an!

Sicherheitshinweise:

Kontakt mit Kunststoffen und empfindlichen Materialien:

Achten Sie darauf, dass die Kompressoreinheit keine Kunststoffteile oder andere empfindliche Materialien berührt, um Beschädigungen oder Verformungen an den Bauteilen  zu vermeiden.

Extreme Temperaturschwankungen vermeiden:

Der PRAZIS Air Kompressor vom Typ VAIR 444C, sowie das PRAZIS Management – Module ist nicht für den Einsatz unter extremen Wetterbedingungen oder in Umgebungen mit extrem hohen oder niedrigenTemperaturen geeignet,

HINWEIS!

Vermeiden sie den Betrieb der Druckluftanlage bei extremen Minunstemperaturen und stellen Sie sicher, dass die Entlüftungsventile extern vom Drucklufttank montiert worden sind! Entwässern Sie vor längerer Standzeit das Druckluftsystem manuel über Ihren Controler!

Bedienungshinweise:

Grundeinstellungen des Controlers:

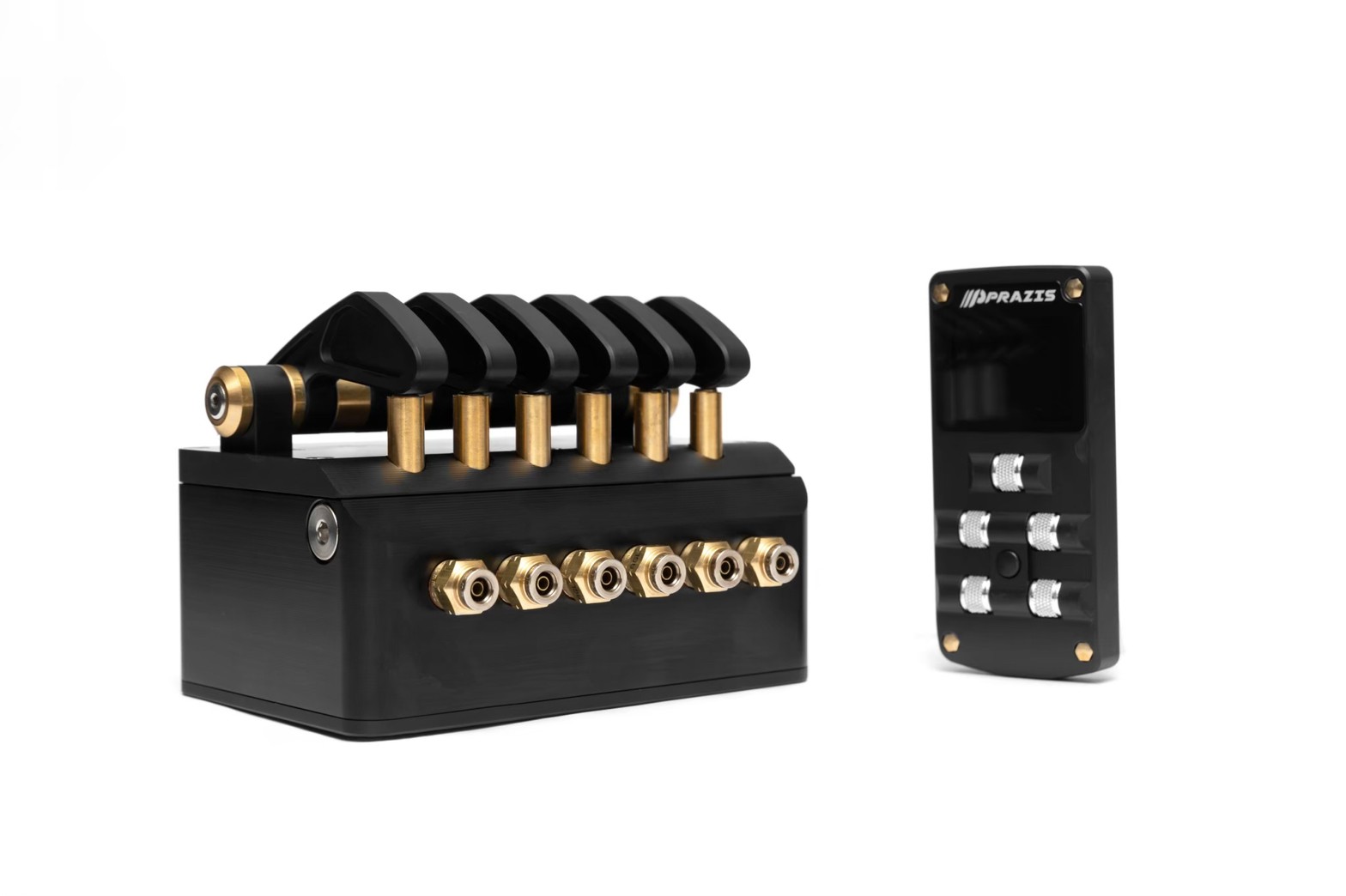

Stellen Sie sicher, dass alle Grundeinstellungen und Werte der Steuerungseinheit gemäß den Herstellervorgaben erfolgen. Unsachgemäße Einstellungen können den Betrieb des PRAZIS XSX DEEP  Management System stark beeinträchtigen. Achten Sie darauf das der PRAZIS XSX Controler immer im Sichtfeld des Fahrers montiert wird!

Kompressor Einheit VAIR 444C: ANTI MOUNTING

Der PRAZIS XSX Air Kompressor bildet mit dem Management Modul eine Einhet und ist nach Installation nicht für den Einsatz unter extremen Bedingungen geeignet. Sofern eine Installation von den Herstellerangaben abweicht, kann ein Anti Mounting System installiert werden. #

HINWEIS!

Beachten Sie hierbei die Montageanleitung des Herstellers!
